Проводка BL: как я разобрал торпеду до железа
Зима 2025/2026 года в Барнауле выдалась аномально морозной. В один из январских дней моя Subaru Legacy B4 преподнесла крайне неприятный сюрприз. Всё началось довольно безобидно: пару раз после ночной стоянки при −25 градусах стартер крутил вяло, нехотя, а однажды морозным утром машина просто не открылась с брелка сигнализации. Аккумулятор был высажен абсолютно в ноль, не тлела даже лампочка в салоне. Я зарядил АКБ дома, завел машину, проверил зарядку от генератора — напряжение держалось на уровне 14.4 В. Стало понятно: где-то поселился «жучок», который методично сосет ток, и проблема точно не решится простой заменой батареи на новую.
Чтобы вы лучше понимали контекст происходящего, расскажу немного о самой машине. Я купил её в апреле 2023 года у парня по имени Алфер. На тот момент на одометре значилась цифра около 186 000 км. Это правильный японский седан — кузов BL5 2003 года выпуска, дорестайлинг. Цвет — тёмно-синий металлик, капот с агрессивным воздухозаборником, решётка радиатора с шильдиком STI, а в фарах установлены красные «ангельские глазки», придающие машине хищный вид. Под капотом стоит турбомотор EJ20X — 2.0 литра, твин-скролл, выдающий по паспорту 280 сил, плюс симметричный полный привод.
Но есть один принципиально важный нюанс. С завода двигатель EJ20X агрегатировался исключительно с автоматической коробкой передач, а версии на механике оснащались мотором EJ20Y. У меня же установлена полноценная МКПП. Это классический свап — масштабная переделка, о которой я узнал уже после покупки. Там, где есть нештатный свап, всегда присутствует серьезное вмешательство в штатную электрику: нужны обманки для блока управления двигателем, сращивание проводки, переделка датчиков нейтрали и заднего хода. Сейчас, в июле 2026 года, пробег машины перевалил за 234 517 км. За эти три года машина проехала тысячи километров, видела пыльные грунтовки Алтая и крутые перевалы Чуйского тракта. Но именно электрика заставила меня разобрать салон до голого железа.
Первые звоночки и алтайский инцидент
Первые смутные подозрения на неконтролируемую утечку тока появились еще осенью 2025 года, во время нашей очередной поездки в Горный Алтай. Мы поехали за перевал Чике-Таман и разбили лагерь недалеко от слияния Чуи и Катуни. Ночью температура в горах опустилась чуть ниже нуля. Утром, когда нужно было заводить машину и выдвигаться дальше по тракту в сторону Курайской степи и заснеженного Северо-Чуйского хребта, стартер прокрутил коленвал с заметным усилием.
Тогда я списал это поведение на уставший аккумулятор. Логика была проста: дороги Алтая не прощают слабых узлов, а сильная тряска на знаменитой «стиральной доске» грейдера по пути к «Марсам» у Кызыл-Чина могла попросту стрясти пластины в старой батарее. По возвращении в Барнаул я не стал рисковать перед зимой и сразу купил новый надежный аккумулятор Furukawa Battery FB9000 (артикул 85D23L). Обошелся он мне тогда в 12 500 рублей. Пару месяцев после замены всё работало как часы, но с наступлением настоящих сибирских холодов история повторилась. Новый аккумулятор высаживался в ноль за два дня простоя под окнами.
Поиск утечки во дворе Барнаула
Вооружившись цифровым мультиметром и набором ключей, я полез под капот прямо во дворе своего дома в спальном районе Барнаула. На улице минус 15, дует пронизывающий ветер, но деваться было некуда.
Скинул минусовую клемму с новенькой батареи, перевел мультиметр в режим измерения силы тока и подключил его в разрыв цепи. Подождал минут десять, чтобы все блоки уснули. Показания на экране меня откровенно шокировали: утечка составляла 1.2 Ампера в состоянии полного покоя! Норма для кузова BL5 со всеми установленными сигнализациями и нештатной музыкой составляет максимум 0.04 - 0.06 А. То есть каждую ночь у меня утекало столько тока, будто кто-то забыл выключить мощную лампочку в салоне или оставил включенными габаритные огни.
Я начал методично проверять все доступные цепи. Вот мой алгоритм действий, который может пригодиться:
- Отключение генератора: скинул толстый силовой провод с плюсовой клеммы генератора — утечка в 1.2 А осталась. Значит, диодный мост цел.
- Блок предохранителей под капотом: начал поочередно вытаскивать предохранители систем ABS, вентиляторов охлаждения радиатора, фар головного света, звукового сигнала. Изменений на экране мультиметра — ноль.
- Салонный блок предохранителей: находится в ногах водителя за маленьким бардачком. Вытаскивал предохранители магнитолы, блока климат-контроля, приборной панели, прикуривателя, освещения салона. Показания стояли на отметке 1.2 А как вкопанные.
Это означало самое неприятное. Проблема крылась где-то глубоко в нештатной проводке или в тех косах, которые запитаны напрямую от плюсовой клеммы аккумулятора и физически не защищены стандартным салонным блоком предохранителей.
Визит к автоэлектрику и масштабная разборка салона
Сдавшись и изрядно замерзнув, в конце января 2026 года я поехал к проверенному автоэлектрику, специализирующемуся на сложных японских машинах. Он внимательно выслушал мою историю, повторил манипуляции с прибором, тяжело вздохнул и вынес суровый вердикт: «Надо снимать торпеду целиком. Где-то жестко коротит плюсовой силовой провод. Скорее всего, это последствия свапа МКПП или кривой установки старых сигналок. Сделано это было много лет назад, провода устали, изоляция перетерлась».
Разбор передней части салона Subaru Legacy BL5 — это занятие совершенно не для слабонервных. Инженеры Fuji Heavy Industries собирали всё на совесть, с огромным запасом прочности: невероятное количество скрытых болтов, жестких металлических защелок и хитрых клипс. Чтобы просто подобраться к главному жгуту проводки, нужно разобрать центральную консоль, снять рулевое колесо, демонтировать подрулевые переключатели, снять бардачок, пластиковые накладки стоек лобового стекла и панель приборов.
Мы начали работу рано утром, в 10 часов. Сперва сняли передние сиденья — так гораздо удобнее ползать по салону с фонариком. Затем аккуратно отщелкнули декоративный пластик. За два десятка лет салонный пластик неизбежно задубел, поэтому работали исключительно специальными пластиковыми лопатками-съемниками, чтобы не оставить задиров и трещин.

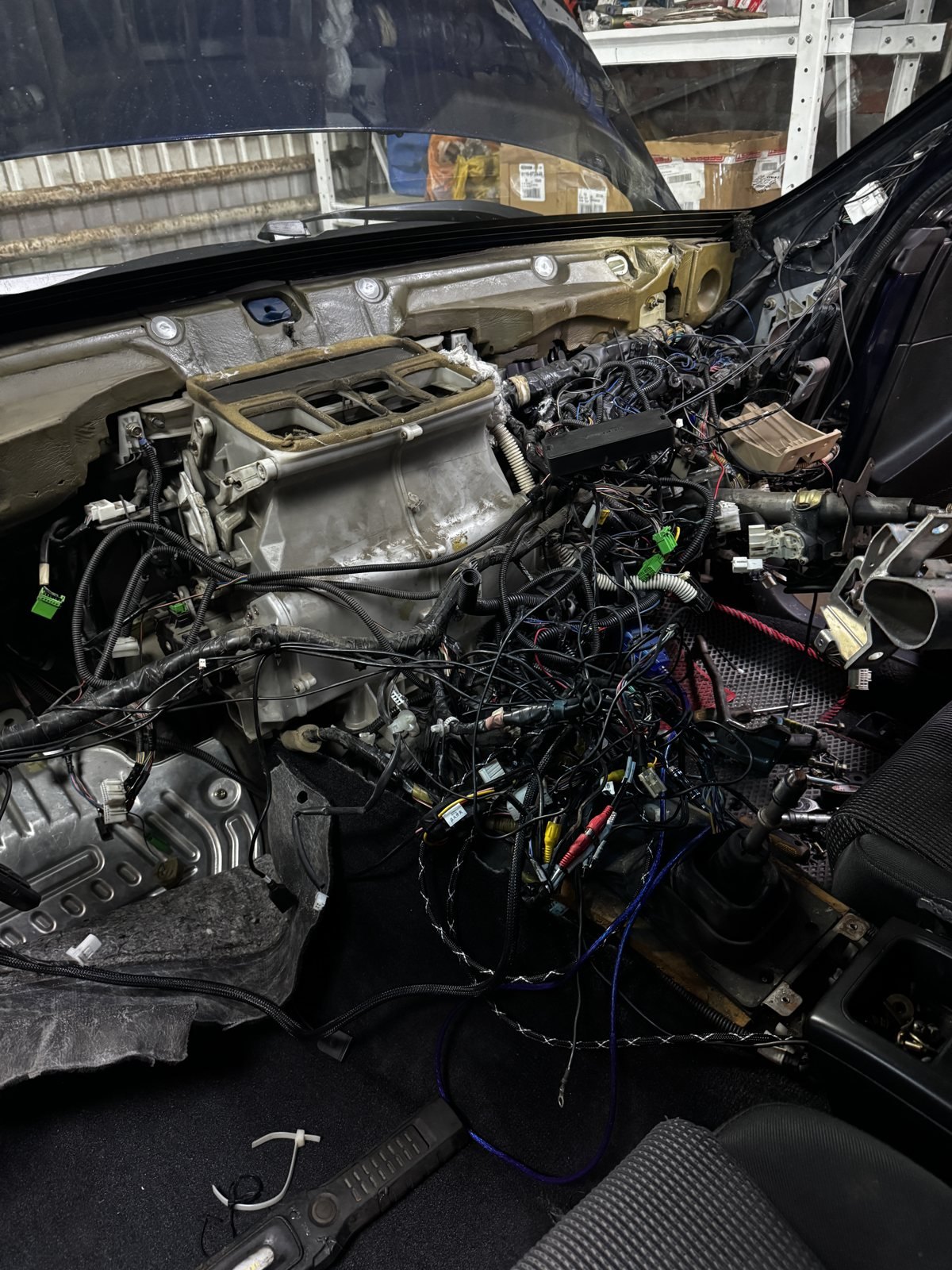

К обеду огромная массивная торпеда была полностью откручена, демонтирована и вынесена из машины в дальний угол бокса. Передо мной предстала картина, достойная фильмов ужасов про авторемонт: хаотичные хитросплетения проводов разных сечений и цветов, горы рассохшейся синей изоленты, куча нештатных реле, висящих на пластиковых стяжках, и бесконечные скрутки, перемотанные по несколько раз.
Что мы нашли под панелью: тяжелое наследие свапа
Предыдущие владельцы Легаси (те, кто владел ей еще до Алфера) явно любили «улучшать» машину, но делали это, судя по всему, в гаражах на коленке, не особо заботясь о правилах прокладки автомобильной проводки. За 23 года бурной жизни автомобиля в него ставили и снимали несколько совершенно разных сигнализаций, мощных аудиосистем с усилителями и других девайсов. И, как это часто бывает, никто никогда не утруждал себя полным удалением старой неиспользуемой проводки.
Вот неполный список того мусора, что мы вытащили из-под панели:
- Блок управления и огромную косу от древней сигнализации StarLine A91, которая давно уже не работала, но всё ещё была подключена к питанию.
- Обрывки толстых акустических проводов (например, силовой плюсовой кабель красного цвета, который просто обрывался и шел в никуда под пассажирским сиденьем).
- Нештатные пятиконтактные реле блокировки стартера от каких-то старых иммобилайзеров, врезанные в цепь замка зажигания.
- Целый клубок проводов, связанных с переделкой электрики под механическую коробку передач. При свапе АКПП на МКПП мастерам пришлось имитировать для мозгов EJ20X наличие автомата, чтобы мотор не уходил в аварийный режим. И сделали они это крайне неряшливо, набросав перемычек на тонких проводах.
Настоящим же виновником моей проблемы и причиной огромной утечки тока оказался именно тот самый толстый силовой провод, который когда-то давно питал мощный аудио-усилитель. Он был прокинут напрямую от плюсовой клеммы аккумулятора из-под капота, через штатную резиновую заглушку в моторном щите. В районе печки его дешевая изоляция за годы вибраций просто перетерлась о металлическую растяжку кузова. При влажной погоде, перепадах температур или после обильной мойки начинало пробивать на массу. Ток утечки был недостаточно большим, чтобы сразу вызвать короткое замыкание и сжечь предохранитель, но вполне достаточным, чтобы высосать новый аккумулятор за пару суток стоянки.
Тщательная сборка, антискрип и итоговая смета
Найти причину утечки — это только половина дела. Вторая, не менее сложная половина — навести хирургический порядок в этом многолетнем хаосе. Мы физически удалили и вырезали около 30 метров (!) лишней старой проводки. Всю основную штатную косу, а также провода современной магнитолы и действующей сигнализации мы аккуратно переложили по заводским трассам, пропаяли все подозрительные старые скрутки, посадили их в надежную термоусадку и плотно замотали в свежую ворсистую изоленту (применялся знаменитый антискрип Tesa, артикул 51608).
Обратная сборка салона заняла еще полтора дня напряженной работы. Каждую пластиковую деталь торпеды, каждый воздуховод и панель мы дополнительно проклеили мягким маделином по краям всех стыков. Важно было посадить всё на свои заводские места идеально ровно, затянуть все крепежи, чтобы после сборки монолитный салон не превратился в бренчащую погремушку.
Ниже привожу честную таблицу расходов на устранение этой неприятной проблемы (цены актуальны на январь 2026 года):
| Наименование работ и запчастей | Стоимость (руб.) |
|---|---|
| Диагностика цепей и локализация утечки тока | 2 500 |
| Полный демонтаж и последующий монтаж торпеды | 15 000 |
| Удаление нештатной проводки, перепиновка фишек | 4 000 |
| Изолента Tesa 51608 ворсистая (3 рулона) | 1 500 |
| Материал антискрип Маделин (1 лист) | 800 |
| Оригинальные клипсы Subaru (артикул 909130067), 10 шт | 1 200 |
| Итого | 25 000 |
Итог этой эпопеи превзошел все мои ожидания. Когда мы окончательно собрали салон и накинули клемму мультиметра, прибор показал эталонные 0.05 Ампера в режиме активной охраны. Аккумулятор перестал разряжаться. Даже после недельного простоя в −30°C на открытой стоянке турбомотор EJ20X запускался с пол-оборота.
А еще в салоне стало фантастически тихо. Исчезли все мелкие «сверчки» и мерзкий дребезг пластика, которые раньше дико раздражали при езде по трамвайным путям или брусчатке в историческом центре Барнаула. Теперь на каменистых грейдерах Горного Алтая, где-нибудь на крутом спуске в долину реки Чулышман, в машине слышно только шум шин и работу подвески, а не скрип панели.
Урок на будущее для всех: если вы покупаете старую японскую машину с богатой историей (а моя Legacy B4 2003 года — именно такая), будьте морально и финансово готовы расхлебывать результаты «творчества» прошлых владельцев. Особенно если это автомобиль после серьезных тюнинг-переделок, вроде нештатного свапа МКПП. Внимательно проверяйте электрику при малейших подозрениях, не жалейте денег на хороший мультиметр и по-настоящему квалифицированного мастера. Ведь твердая уверенность в том, что машина гарантированно заведется вдали от цивилизации, где-нибудь на берегу бирюзовой Катуни у Чемала, стоит гораздо больше тех двадцати пяти тысяч рублей, потраченных на ремонт проводки.
